Comment construire une maquette en sable de fort bastionné (d'après Cormontaigne, 18e siècle).

L'association "1846" met à votre disposition les outils de médiation qu'elle conçoit et utilise. A vous de vous les réapproprier à votre guise (mais pensez à nous citer, ça fait toujours plaisir).

Avant, pendant, après.

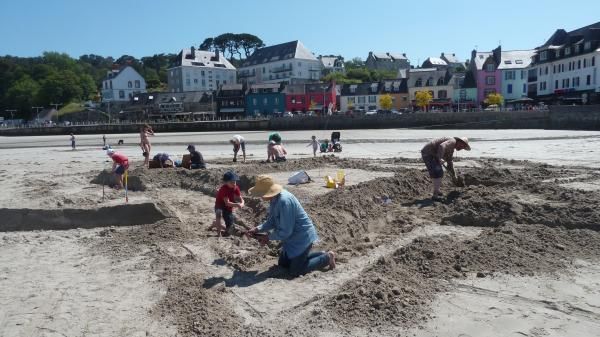

• Description : atelier de découverte ludique des principes de la fortification bastionnée.
• Public : familial, scolaire.
• Durée  : plusieurs heures.
• Lieu : plage à marée basse.
• Matériel : mètres, ficelle, piquets, pelles.

La marche à suivre est inspirée de l'ouvrage de Cormontaigne, Architecture militaire, ou l'art de fortifier, qui enseigne d'une manière courte et facile la construction de toutes sortes de fortifications régulières et irrégulières, 1741.

L'échelle utilisée est de 1:40.

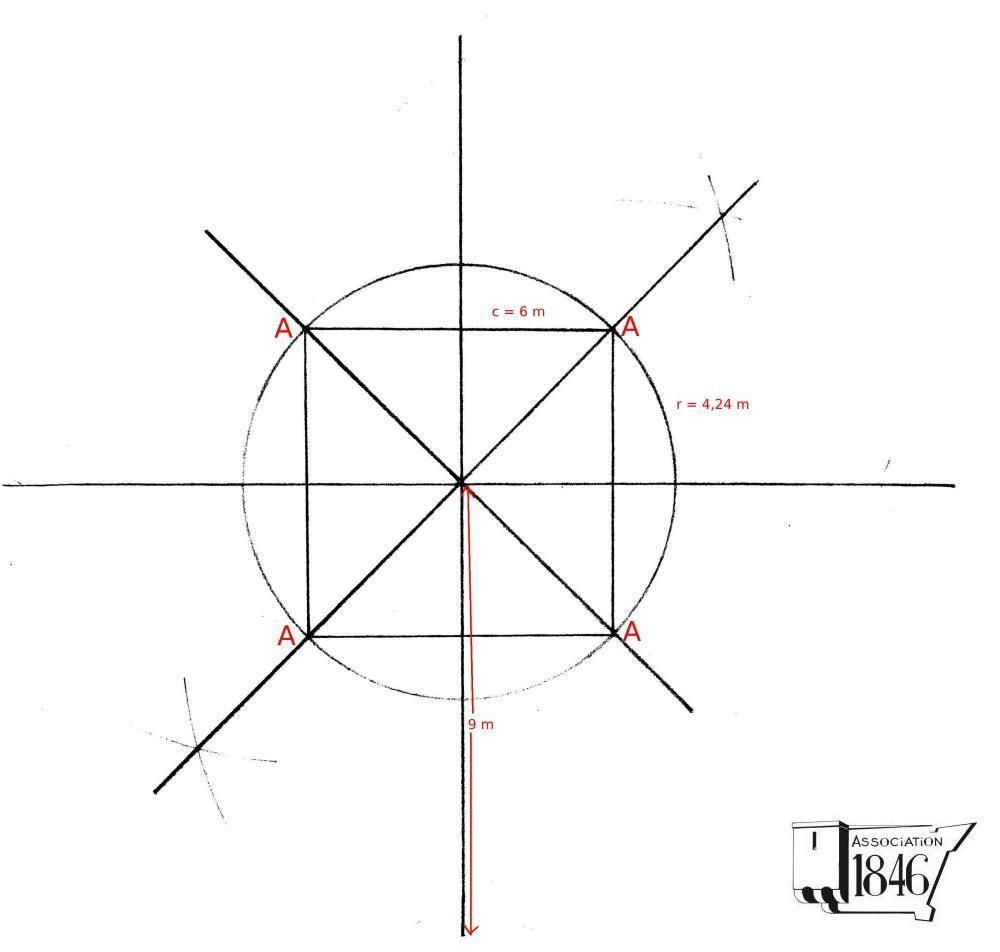

Tracés préalables :

• Tracer un cercle de 4,24 m de rayon.
• Tracer, inscrit dans ce cercle, un carré AAAA de 6 m de côté.
• Tracer les diagonales et les médiatrices de ce caré, leur donner 9 m de longueur à partir de son centre.

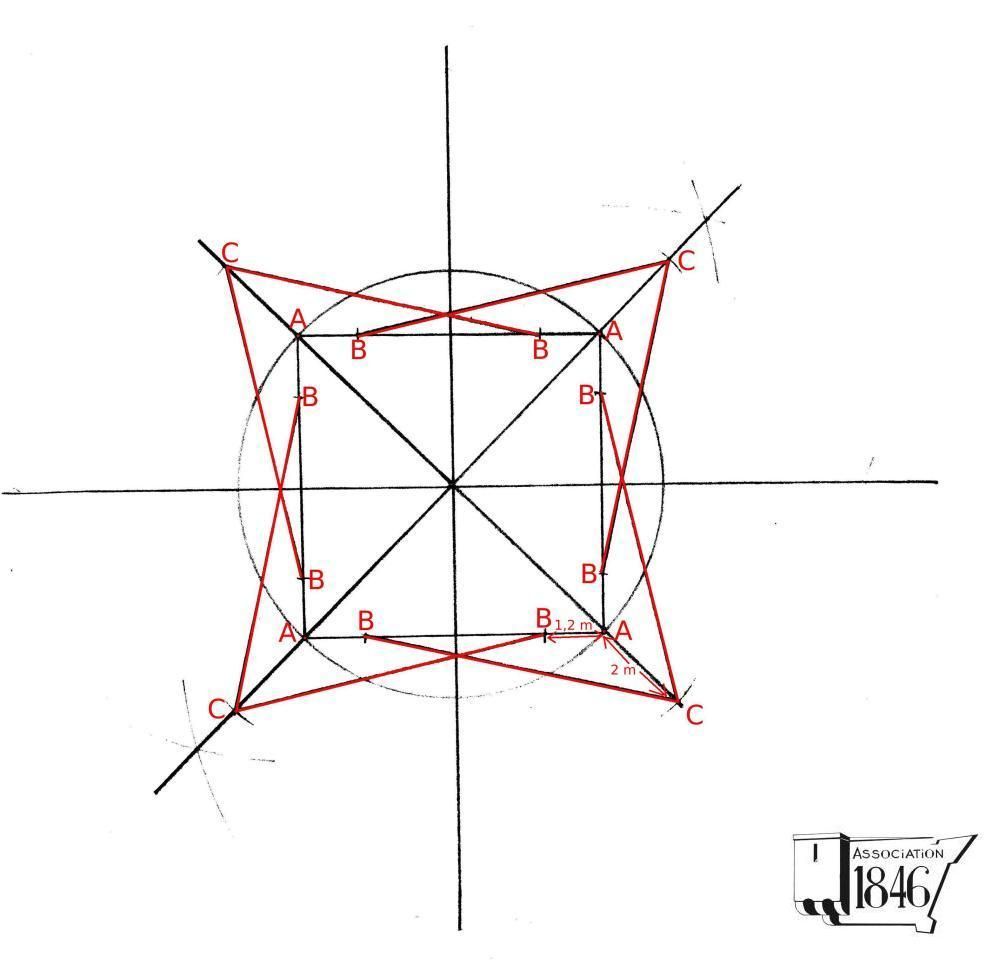

Faces des bastions :

• Placer les points B sur les côtés du carré, à 1,2 m des points A (1/5 du côté).
• Placer les points C sur les diagonales du carré, à 2 m des points A (1/3 du côté).
• Tracer les lignes de défense BC.

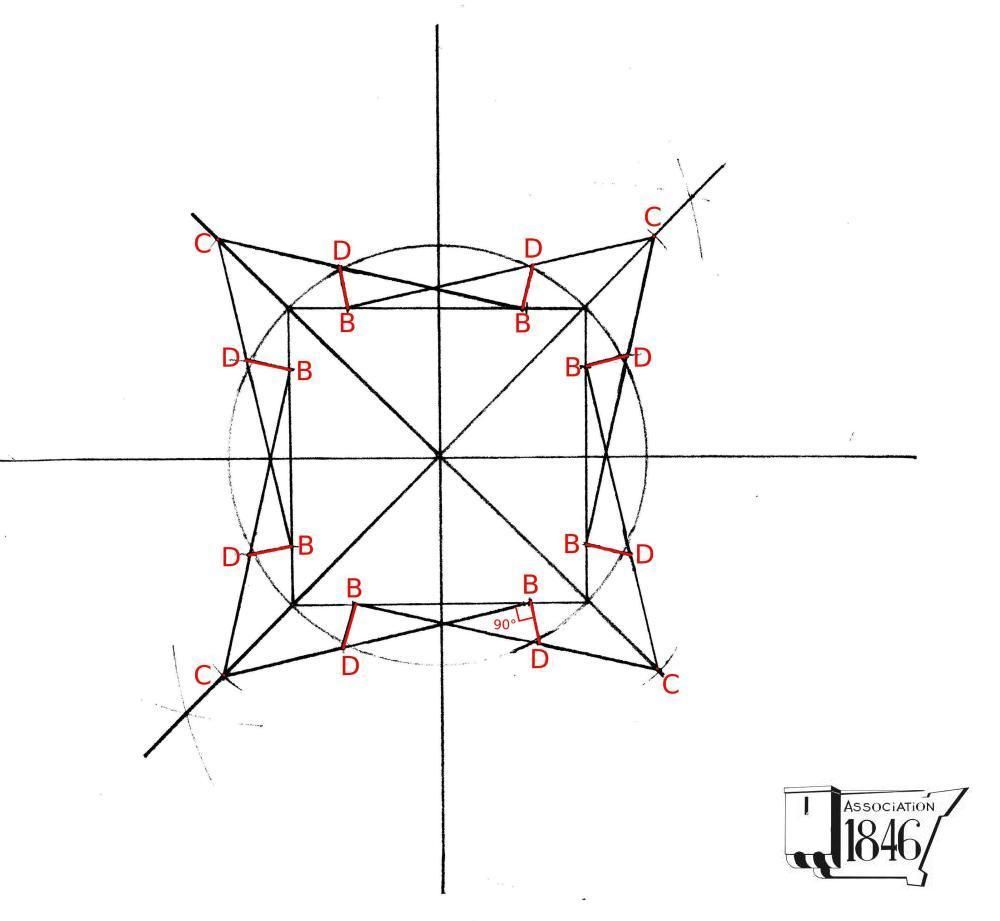

Flancs des bastions :

• Placer les points D sur les droites BC en reportant la distance BC depuis le point C.
• Relier les points B aux points D pour former les flancs des bastions.
• Les angles CBD doivent être droits.

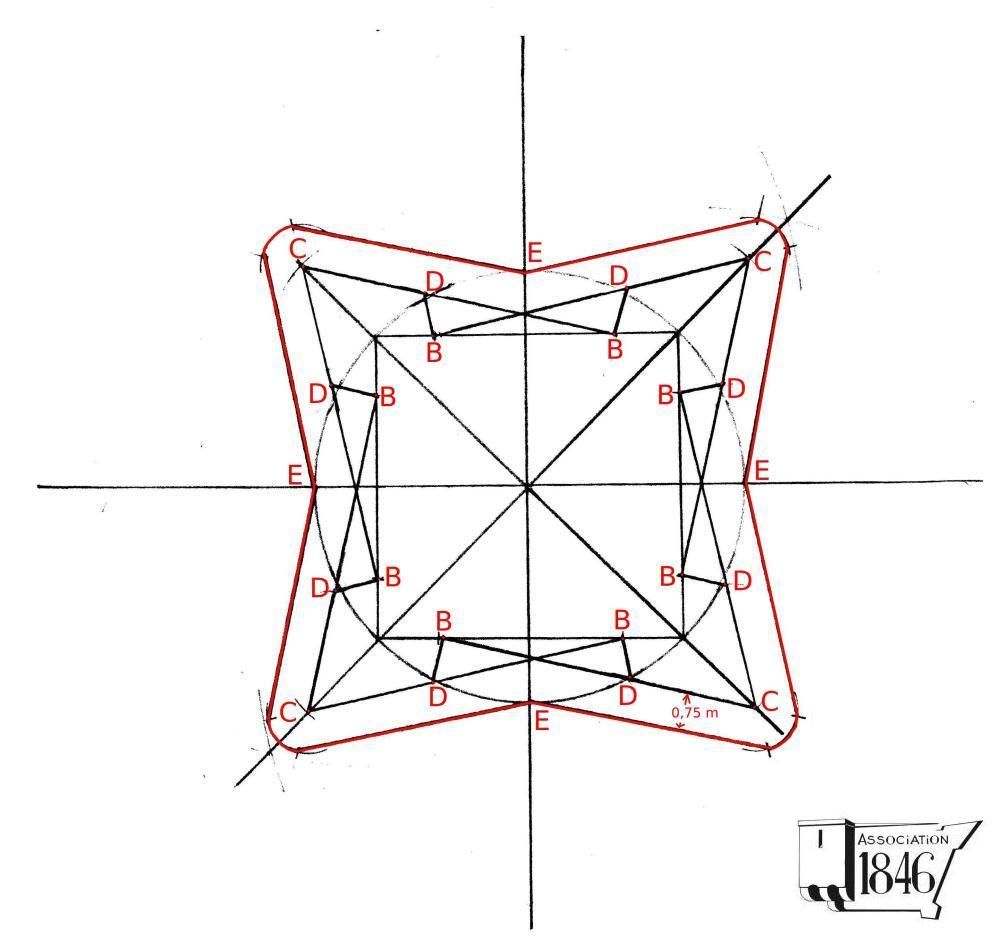

Fossés du corps de place :

• Tracer le bord extérieur du fossé (contrescarpe) à 0,75 m des droites BDC, en l'arrêtant aux points E.
• Faire les parties faisant face aux points C en arrondi.

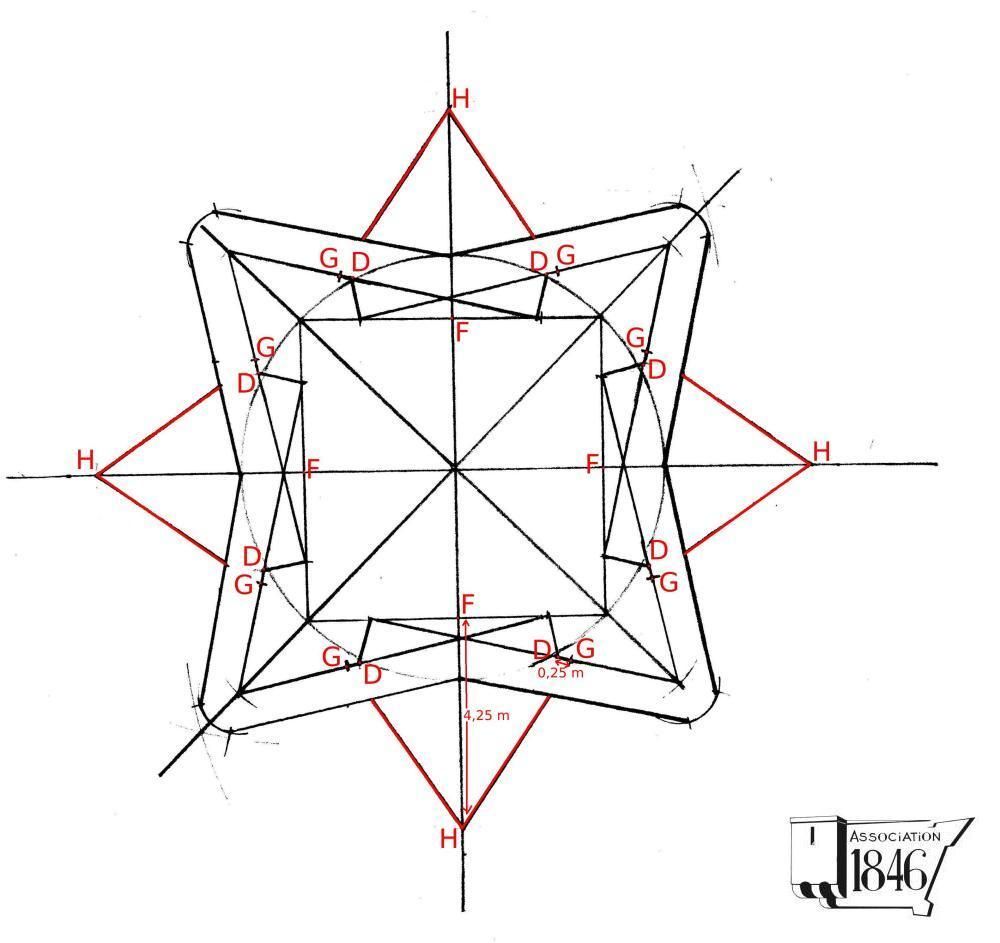

Demi-lunes :

• Placer les points F au milieu des courtines.
• Placer les points G sur les flancs des bastions, à 0,25 m des points D.
• Placer les points H sur les médiatrices du carré, à 4,25 m des points F.
• Relier les points G aux points H en s'arrêtant au bord du fossé.

Fossés des demi-lunes :

• Tracer le bord extérieur du fossé à 0,50 m des faces des demi-lunes.
• Faire les parties faisant face aux points H en arrondi.

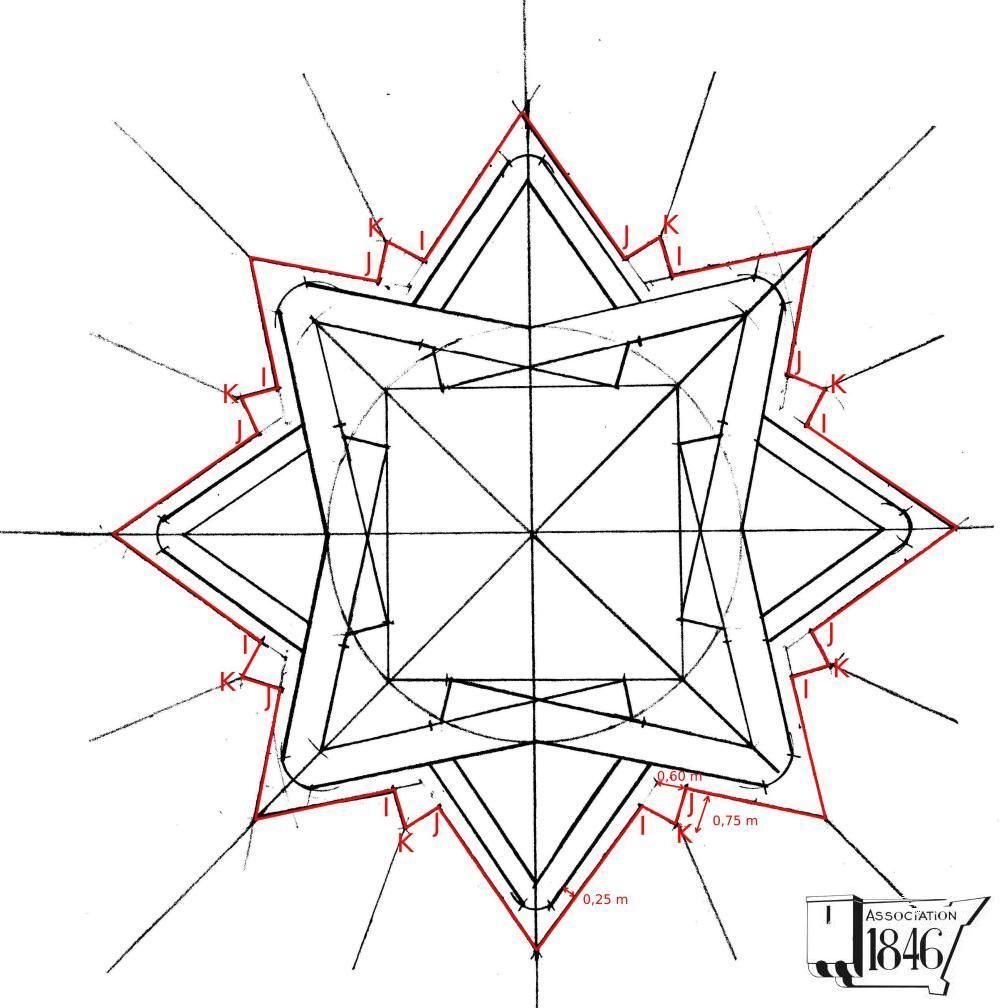

Chemin couvert :

• Tracer les bord extérieur du chemin couvert à 0,25 m du bord extérieur du fossé.
• Placer les points I et J à 0,60 m des angles rentrants.
• Placer les points K à 0,75 m des points I et J.
• Relier les points I, K et J pour former les places d'armes rentrantes.

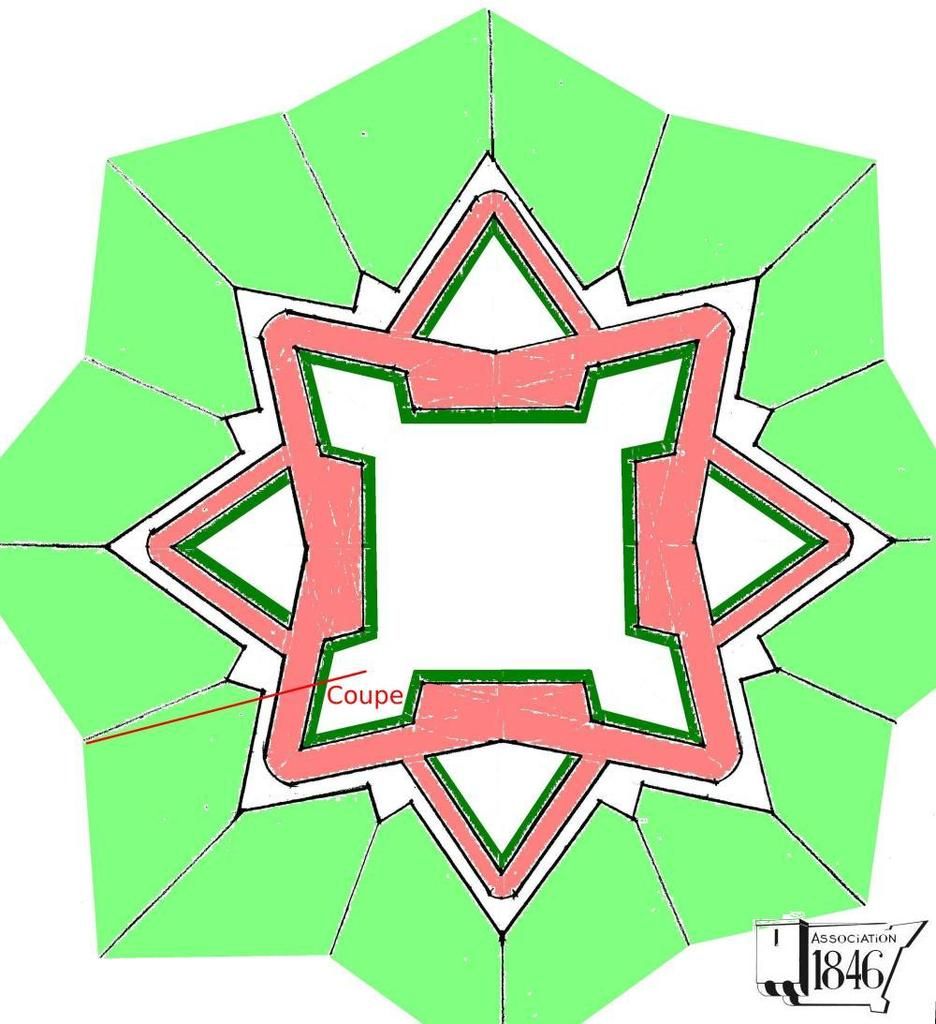

Terrassements :

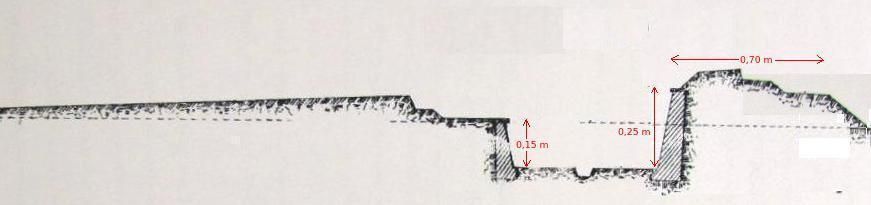

• Creuser les fossé à 0,15 m de profondeur, reporter les déblais pour former les remparts et le glacis.
• Les remparts sont hauts de 0,25 m depuis le fond du fossé et larges de 0,70.
• Faire les finitions : parapets, terre-pleins, banquette, rampes, etc.

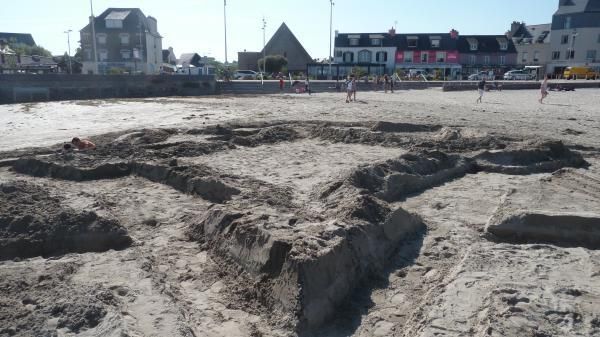

Votre fort est fini !

Pour le prendre, référez-vous au Traité de l'attaque des places de Vauban, 1704.
